单功率 M10K~40KVA

产品配置特点

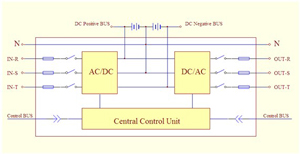

       功率模块采用多制式在线式双变换技术,将市电整流、滤波、稳压后变换为直流电,该直流电在为后级逆变电路供电的同时又对电池组进行充电和管理,后级逆变电路为一高效率的三阶正弦波调制电路,再将直流电重新逆变为交流电,为负载提供稳压、稳频、持续、可靠的电源。其交流输入为三相或单相市电,输出直流±384V为专用电池组充电,输出交流为三相或单相正弦波交流电压。


        模块内部具有开机自检功能、交流输入过/欠压保护、交流输出过/欠压保护、输出过载保护、短路保护、过温保护、输出异常自动脱离保护、电池过放电保护等。
        模块具备通信功能,可与系统监控器进行通信,随时发送和接收工作指令及各种告警信息。
        模块内部具备完整的UPS功能,集整流、逆变、充电和控制于一体,不需要外接同步控制信号或其他控制手段,模块即可正常工作,减少了系统运行瓶颈,提高了可靠性。

产品技术参数
模块型号 M10KVA M15KVA M20KVA M40KVA
模块容量 10KVA 15KVA 20KVA 40KVA
模块数量(最多可扩展到) 100KVA 150KVA 480KVA 480KVA
直流输入 ±384V DC
输入/输出方式 三进三出、三进单出、单进三出、单进单出
模块尺寸(H×W×D)mm 133×482×465 267×482×465
重量(kg) 16 kg 18 kg 20 kg 35 kg
充电模块说明 每个模块可提供3KW充电功率 每个模块可提供4KW充电功率 每个模块可提供5KW充电功率 每个模块可提供10KW充电功率
输入功率因数 ≥0.99
过载能力 符合系统过载要求
最大散热功率 300W 450W 600W 1200W
输入总谐波失真THDI(%) ≤3%
