产品配置特点:

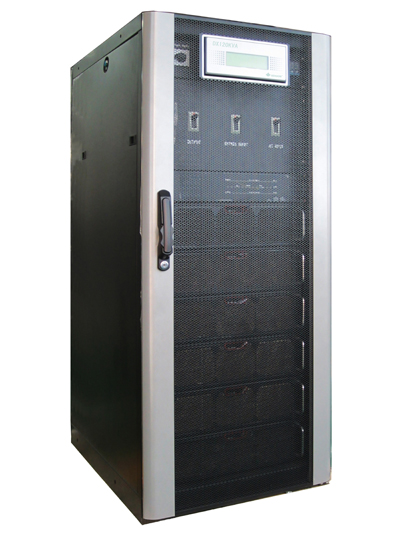

系统监控位于机柜的偏上方,通过显示、操作面板,可以方便地了解系统的工作状态,查询参数及各种事件信息。系统安装完后,用户对系统的所有操作都可以通过监控器的操作面板完成。
系统监控对系统数据采集由双核16位处理器完成。显示器采用240×64,显示清晰靓丽。采用6键导航、3键操作的菜单形式,操作简便灵活。
系统监控可提供RS232、RS485/RS422通讯接口,还有标配SNMP适配器进行远程网络监控及多路干接点输出。
系统监控分为三个区域:状态指示灯区域、数据信息显示区、按键操作区。状态指示灯区通过LED的不同状态向用户提供简单的系统状态信息; LCD数据信息显示区通过LCD显示屏向用户提供详细的系统状态信息,总揽信息屏分为:数据区(显示当前、历史的数据或设置)、当前报警区(显示当前系统报警状态)、时钟区(实时显示当前时间),数据区通过系统信息(SYSTEM INFO)、事件记录(EVENT LOG)、参数设置(SETUP)、版本信息(VERSION)四个界面为用户提供友好的的操作平台;按键操作区通过九个按键将用户的指令与系统联系起来,用户操作按键时,LCD显示屏都有相应的信息显示。
产品技术参数
规格型号 |
DX120KVA |
DX200KVA |
DX240KVA |
DX320KVA |
DX480KVA |
最大容量 |
120KVA |
200KVA |
240KVA |
320KVA |
480KVA |
功率模块 |
所用功率模块型号 |
M10KVA
M15KVA
M20KVA |
M10KVA
M15KVA
M20KVA |
M10KVA
M15KVA
M20KVA |
M20KVA
M40KVA |
M20KVA
M40KVA |
市电输入 |
输入方式 |
三相四线+地线/单相二线+地线 |
输入电压 |
380V/220V±20%、400V/230V±20%、415V/240V±20% |
输入频率 |
50Hz±10%、60Hz±10% |
缓启动(Sec.) |
60secs |
输入总谐波失真THDI(%) |
<3% |
输入功率因数 |
≥0.99 |
旁路输入 |
输入电压 |
380V/220V±20%、400V/230V±20%、415V/240V±20% |
输入频率 |
50Hz±4%、60Hz±4% |
输入频率跟踪范围 |
50Hz±4%、60Hz±4% |
直流输入 |
额定输入电压 |
±384VDC |
输入电压范围 |
±345V~±445V DC |
充电特性 |
充电限流 |
有 |
充电时间 |
10小时(2小时后备电池容量) |
充电电压稳定度 |
±1% |
交流输出 |
UPS功率因数 |
0.8 |
输出电压 |
380V/220V AC、400V/230V AC、415V/240V AC |
输出频率 |
50Hz±4%;市电超限或电池供电时输出为50Hz±0.2%
60Hz±4%;市电超限或电池供电时输出为60Hz±0.2% |
输出电压稳定度 |
380V/220V±1%(静态);380V/220V±2%(负载0~100%变化)
400V/230V±1%(静态);400V/230V±2%(负载0~100%变化)
415V/240V±1%(静态);415V/240V±2%(负载0~100%变化) |
输出电压恢复时间 |
<20ms(负载0~100%变化) |
过载能力 |
125% 的额定负载,运行10分钟 |
市电电池切换时间 |
0ms |
旁路逆变切换时间 |
<1ms |
峰值因数 |
3 :1 |
总谐波失真THDI(%) |
≤1%(线性负载) ≤3%(非线性负载) |
整机效率 |
≥95%(交流供电) ≥98%(电池供电) |
均流精度 |
≤5% |
工作环境 |
储存环境温度 |
-25℃~60℃ |
运行环境温度 |
-5℃~40℃ |
允许的海拔 |
≤1500米 |
相对湿度 |
≤95% 无凝露 |
防护等级 |
IP30 |
冷却方式 |
控速风冷 |
符合的安规 |
EN62040-1-1:2003 IEC60950-1:2001 |
电磁兼容特性 |
EN62040-2:2006 |
噪音 |
≤55DB |
其他 |
机柜尺寸(W×D×H)mm、重量(KG) |
600×800×1400 120K机柜、250
600×800×2000(1个机架)200K机柜 、270
1400×800×2000(2个机架)240 K机柜、470
2000×800×2000(3个机架)320K/480K机柜、600 |
结构 |
19英寸标准机柜 |
监控管理系统 |
UPSupervisor |
RS232、RS485/422并配置8路干节点 |
标配 |
TCP/IP扩展卡 |
标配 |
显示 |
LCD/LED |
